Расширение поверхностей (Extend Surfaces)

Пункт Extend Surfaces меню Edit Surfaces используется, чтобы расширить одну или более границ поверхности. Расширение поверхностей не работает для обрезанных поверхностей.

Установка опций расширения поверхности

В меню Edit Surfaces выберите значок настройки () пункта Extend Surfaces, чтобы открыть окно настроек.

Extension Type (Тип расширения)

Tangent (Касательная) добавляет новую изопарму поверхности.

Extrapolate (Экстраполяция) перестраивает поверхность в соответствии с заданным направлением и расстоянием, оставляя то же число изопарм.

Distance (Расстояние)

Устанавливает длину расширения.

Extend Side (Сторона расширения)

Указывает сторону, в которую будет проводиться расширение, началом считается расположение U0 и V0.

Эта опция доступна в списке каналов (Channel Box) после расширения. Выберите узел extendSurfacen, чтобы получить доступ к ней.

Extend Direction (Направление расширения)

Указывает направление расширения U, V, или U и V. Эта опция доступна в списке каналов (Channel Box) после расширения. Выберите узел extendSurfacen, чтобы получить доступ к ней.

Join to Original (Сочленение с оригиналом)

При выключении этой опции расширение поверхности создается как самостоятельный объект. Вы можете выключить эту опцию только если Extend Side и Extend Direction не установлены в Both (Обе).

Keep Original (Сохранение оригинала)

Данная настройка расширяет копию исходной поверхности. Отключите ее, если исходная поверхность Вам более не нужна.

Смещение поверхностей (Offset Surfaces)

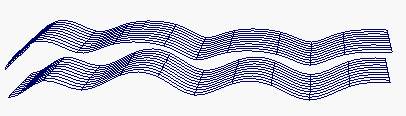

Пункт Offset Surfaces меню Edit Surfaces используется, чтобы создать параллельный дубликат поверхности, смещенный вдоль ее нормали на определенное расстояние.

Чтобы создать смещенную поверхность:

1. Выделите поверхность.

2. В меню Edit Surfaces выберите значок настройки пункта () Offset Surfaces, чтобы открыть окно настроек. Опции описаны ниже.

3. Нажмите кнопку Extend.

Method (Метод)

Surface Fit (Подгонка поверхности) смещает поверхность так, чтобы сохранить ее кривизну.

CV Fit (Подгонка CV) смещает поверхность перемещением управляющих вершин вдоль нормалей.

Offset Distance (Дистанция смещения)

Задает расстояние, на которое будет смещена копия поверхности. Вогнутые поверхности могут порождать области самопересечения.

Обращение направления поверхности (Reverse Surface Direction)

Пункт Reverse Surface Direction поверхности Edit Surfaces используется для того, чтобы обратить нормали и направление NURBS поверхностей, включая обрезанные.

Чтобы обратить направление нормалей поверхности:

1. Убедитесь, что поверхность выделена.

Если хотите видеть CV, чтобы определить направление поверхности, в меню Display выберите пункт NURBS Components и далее CVs.

2. В меню Edit Surfaces выберите пункт Reverse Surface Direction. нормали поверхности обратятся вдоль направления U по умолчанию.

Чтобы обратить направление выбором изопармы:

Чтобы обратить поверхность в выбранном направлении, выделите соответствующую изопарму, как показано на рисунке.

Установка опций обращения направления поверхности

В меню Edit Surfaces выберите значок настройки () пункта Reverse Surface Direction, чтобы открыть окно настроек.

Surface Direction (Направление поверхности)

Выберите U, чтобы обратить направление U. Это значение принято по умолчанию.

Выберите V, чтобы обратить направление V.

Swap (Обмен) мняет направление U и V местами. Обращение с этой опцией второй раз вернет поверхность к исходному состоянию.

Обращение порядка CV приводит к обращению нормалей.

Both (Оба) меняет порядок CV по обоим направлениям.

Keep Original (Сохранить оригинал)

Включите опцию, чтобы обратить копию исходной кривой.

Редактирование обращенной поверхности с помощью редактора атрибутов (Attribute Editor)

Чтобы отредактировать атрибуты обращенной поверхности, выделите ее, откройте окно редактора атрибутов и выберите закладку reverseSurface. Опции описаны выше.
